VNCセットアップ手順

はじめに

マジックコネクトのEX/EX+エディションで、UltraVNCを利用しリモートアクセスを行う手順を説明します。

前提条件

クイックセットアップマニュアルの「対象機器の設定」で「1.MagicConnect client のインストール」~「3.電源管理」までを、完了させてください。



設定手順

1.対象機器マウスをのせると詳細が表示されます。の設定

Step 1

対象機器マウスをのせると詳細が表示されます。へ「UltraVNCかんたんインストールパッケージ」をダウンロードします。

「UltraVNCかんたんインストールパッケージ」のダウンロード

Step 2

ダウンロードしたUltraVNCかんたんインストールパッケージ(setup_vnc.zip)を右クリックし、
表示されたメニューから「すべて展開...」を選択し、ファイルを展開します。

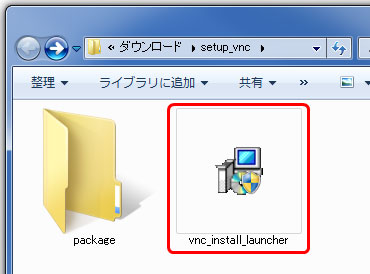

完了後、「setup_vnc」フォルダ内の「vnc_install_launcher.exe」を実行します。

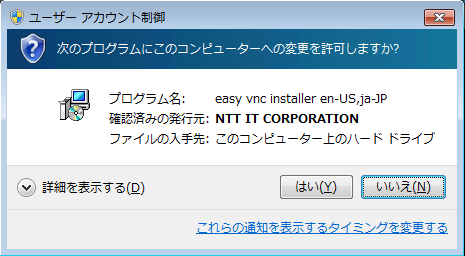

※下記画面が表示された場合は、「はい(Y)」を押します。

Step 3

「インストール」を押します。
(条件によって異なるメッセージが表示されます。)

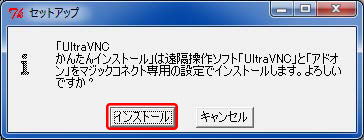

a.新規にインストールする場合

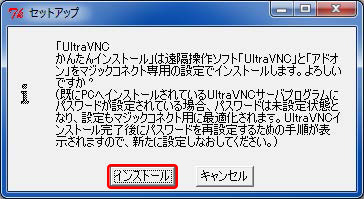

b.UltraVNCがインストール済みの場合

Step 4

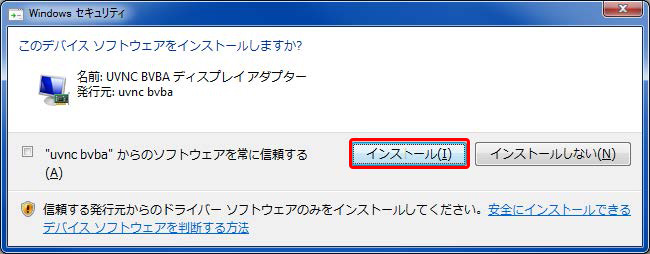

下記画面が表示された場合「インストール」を押します。

Step 5

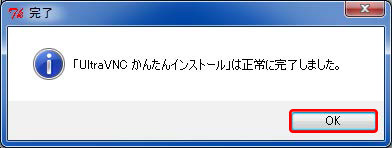

完了画面が表示されたら、「OK」を押します。

Step 6

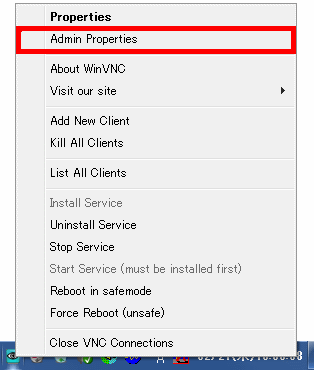

タスクトレイ(通知領域)にあるUltraVNCの目玉マークのアイコンを右クリックし、「Admin Properties」を選択します。

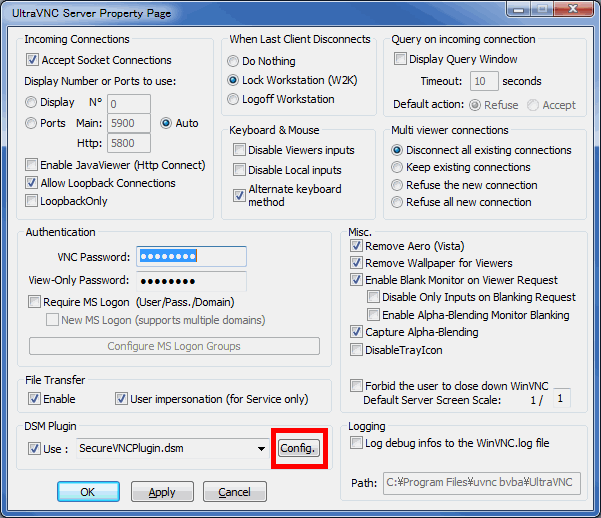

Step 7

「Config.」を押します。

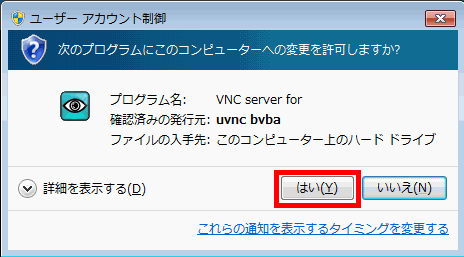

※下記画面が表示された場合は、「はい(Y)」を押します。

Step 8

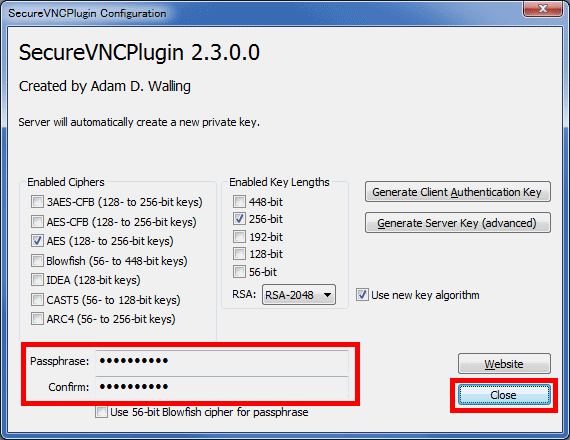

「Passphrase:」と「Confirm:」に同じ9文字以上の任意のパスワードを入力します。
「Close」を押し、画面を閉じます。

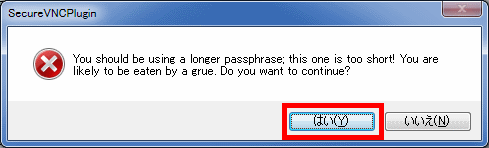

※パスワードが8文字以下の場合は、警告メッセージが表示されますが、
「はい」を押すとパスワードが設定されます。



Step 9

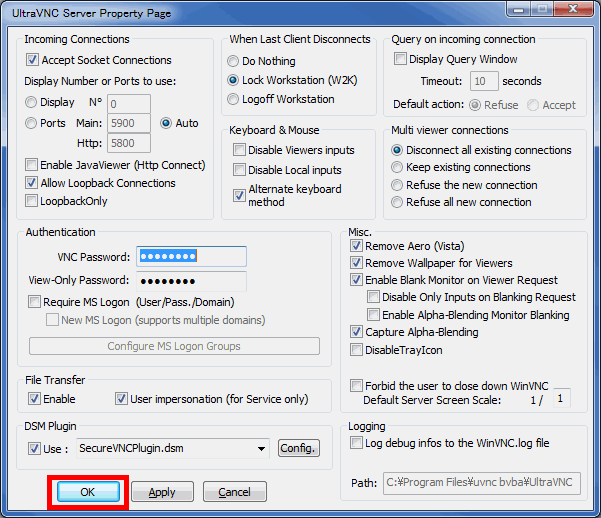

「OK」を押して画面を閉じます。



※下記画面が表示された場合は、「はい(Y)」を押します。

Step 10

最後に再起動を行い、対象機器の設定は終了です。



2.手元端末マウスをのせると詳細が表示されます。の設定/操作

Step 1

手元端末マウスをのせると詳細が表示されます。で、赤い炎のアイコン「mc_viewer.exe」(※EX+の場合は「mc_viewer_plus.exe」)をダブルクリックします。



赤い炎のアイコンの場所は、以下のとおりです。

  • USB型の場合
    手元端末にUSBキーを挿し、[スタート]→[コンピューター]からCDドライブを開くと表示されます。

  • 端末認証型の場合
    [スタート]→[すべてのプログラム]→[MagicConnect2.0 Viewer]で表示されます。
    表示されない場合、クイックセットアップ for 端末認証型 EX/EX+の[手元端末の設定/操作]→
    「1.MagicConnect viewer のインストール」に従い、インストールをしてください。

  • 指紋認証型(販売終了品)の場合
    手元端末にUSBキーを挿し、認証完了後に[スタート]→[コンピューター]からリムーバブルディスクを開くと表示されます。

Step 2

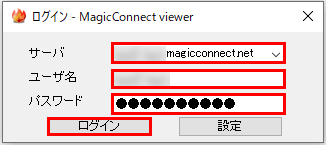

「サーバ:」「ユーザ名:」「パスワード:」を入力し、「OK」を押します。

「サーバ:」 マジックコネクトのサーバ情報
「ユーザ名:」 マジックコネクトのアカウント(ユーザ名)
「パスワード:」 上記アカウント(ユーザ名)のパスワード

【インターネット接続にProxyを利用している場合】

Proxyを利用しているか不明な場合は、本項目を省略して進めてください。
後のStepでエラーが発生した場合は、エラー内容を控え、サポートへお問合わせください。

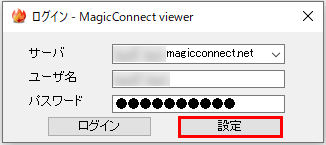

  • 「設定」を押します。

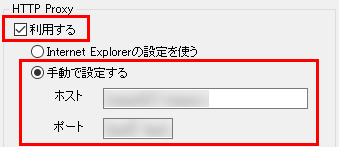

  • 「利用する」にチェックを入れ、「手動で設定する」を選択します。
    「ホスト:」と「ポート:」に利用するネットワーク環境で使用しているProxyサーバの情報を入力し、
    画面左下の「OK」を押します。

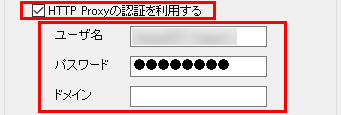

    【Proxy サーバで認証を利用している場合】
    「認証を利用する」にチェックを入れます。
    「ユーザ名:」「パスワード:」に利用するProxyサーバの認証情報を入力します。

Step 3

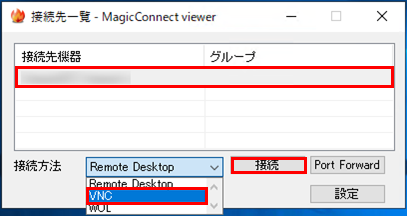

「ホスト」から、接続したい対象機器を選択します。
「接続方法:」から「VNC」を選択し、「接続」を押します。



「接続方法:」に「VNC」がない場合
「アップデートの流れ」に従い、アップデートを実施してください。

※ ビューアプログラムがバージョンアップされ、「VNC」が表示されます。
アップデート完了後、[2.手元端末の設定/操作]-[Step 1]に戻り、再度手順を実施します。

Step 4

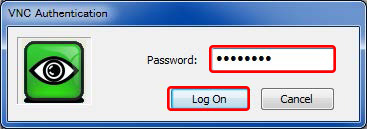

「Password:」に、[1.対象機器の設定]-[Step 8]で設定した
UltraVNCサーバ用のパスワードを入力し、「Log On」を押します。

以上で終了です。
